Entlastungsschnitte im Blech – Erklärung & Anwendung

Definition: Entlastungsschnitte in Blechbiegeteilen erklärt

Bei der Verformung von Blech entstehen sogenannte Spannungsspitzen. Diese können dadurch kontrolliert werden, dass das Blech eingeschnitten wird – dies wiederum nennt man dann einen Entlastungsschnitt. Entlastungsschnitte werden an Stellen gesetzt, an denen besonders hohe Kräfte auftreten. Oftmals ist dies beim Abkanten oder beim Umformen von Blechen der Fall. Die Schnitte sorgen dafür, dass das Material nicht reißt, bricht oder sich auf eine nicht gewollte Art verformt. Es lässt sich dank der Schnitte einfacher und präziser formen, ohne dass es zu Schäden am Blech oder zu ungenauen Ergebnissen kommt.

In diesen Fällen sind Entlastungsschnitte sinnvoll

Es gibt mehrere Stellen, an denen Entlastungsschnitte am Blech angebracht werden können. Die Schnitte sind, wie bereits erwähnt, meist dort sinnvoll, wo die stärksten Kräfte einwirken. So wird Spannung aus dem Blech genommen. Unter anderem kann das Einbringen der Schnitte in den folgenden Fällen notwendig sein:

• Abkanten: Besonders an engen Radien entstehen beim Biegen starke Spannungen. Durch gezielte Schnitte wird ermöglicht, dass sich das Material kontrolliert verformt.
• Herstellung von Ausschnitten: Beim Ausschneiden von Formen aus einem Blech können an den Innenecken oft Risse auftreten. Indem man kleine Entlastungsschnitte ins Blech einbringt, verhindert man, dass die Ecken einreißen.
• Bohrungen: Auch wenn das Blech gebohrt und anschließend gebogen wird, können Entlastungsschnitte sinnvoll sein. Wenn sie in der Biegezone liegen, können sich die Löcher durch das Verbiegen oval verformen, was natürlich nicht gewünscht ist. Aussparungen über den Löchern sorgen dafür, dass diese nicht von Verformungen betroffen sind.

Die Vorteile von Entlastungsschnitten im Überblick

Sie fragen sich, ob Entlastungsschnitte wirklich notwendig sind? Das hängt natürlich stark von den individuellen Gegebenheiten und Eigenschaften des geplanten Werkstücks ab. In einigen Fällen können die Schnitte aus den folgenden Gründen sinnvoll sein:

• Vermeidung von Materialschäden: Risse in den Blechen oder gar das Abbrechen von Teilen beim Biegen können durch die Schnitte vermieden werden. Das steigert die Qualität des Werkstücks.
• Weniger Ausschuss: Die Schnitte können auch zur Folge haben, dass weniger Werkstücke aufgrund von Schäden unbrauchbar sind. Das wiederum ist ein großer wirtschaftlicher Vorteil.
• Längere Lebensdauer: Vorhandene Entlastungsschnitte am Blech können das Werkstück stabiler machen und so seine Lebensdauer verlängern. Die Belastung ist durch die Schnitte gleichmäßiger verteilt.

Diese Arten von Entlastungsschnitten im Blech gibt es

Je nach Einsatzzweck, Blechdicke oder gewünschter Form können sich die Entlastungsschnitte deutlich voneinander unterscheiden. So gibt es beispielsweise gerade Entlastungsschnitte. Diese werden meist gezielt in die Biegezone eingebracht und verlaufen vom inneren Eckpunkt in Richtung Blechkante. Das Anbringen von geraden Schnitten ist vergleichsweise einfach.

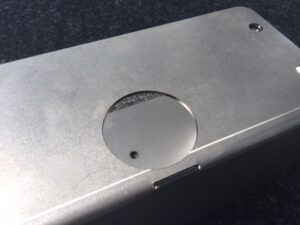

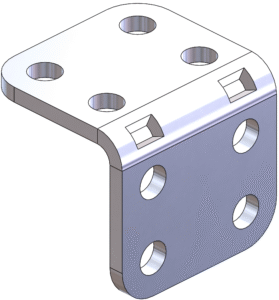

Ein Entlastungsschnitt kann auch als Ausschnitt im Blech eingebracht werden – etwa über einer Bohrung, die beim Biegen nicht verzogen werden soll. Meist handelt es sich dabei um rechteckige Aussparungen, idealerweise mit abgerundeten Ecken. Hier ist wichtig, dass genügend Material in der Biegezone vorhanden bleibt, um Stabilität zu gewährleisten

Nicht immer sind die Entlastungsschnitte im fertigen Werkstück noch zu sehen. Sie können so gesetzt werden, dass sie kaum sichtbar sind oder je nach Fall nach dem Abkanten sogar noch verschweißt werden. So ist auch eine optisch ansprechende Lösung möglich.

So werden Entlastungsschnitte ins Blech eingebracht

Was Entlastungsschnitte sind und wo sie angebracht werden, ist jetzt klar. Aber mit welchem Verfahren entstehen diese hilfreichen Schnitte? Am beliebtesten ist das Einschneiden mit Lasern. Auch wir von Laserteileonline nutzen hauptsächlich moderne Hochleistungslaser, wenn wir vor dem Biegen von Blech entsprechende Schnitte setzen möchten. Auf diese Weise sind besonders präzise Entlastungsschnitte möglich, auch wenn komplexere Formen hergestellt werden.

Neben dem Laserschneiden ist es zudem möglich, Entlastungsschnitte mit verschiedenen weiteren Verfahren durchzuführen. So können diese zum Beispiel gestanzt werden – das ist vor allem bei Serienfertigungen sinnvoll, da das Stanzen schnell und kostengünstig ist. Allerdings gibt es hier Einschränkungen in der Formgebung. Alternativ sind auch das Wasserstrahlschneiden für hitzeempfindliche Materialien oder das Plasmaschneiden für dickere Bleche mit niedrigen Anforderungen an die Präzision geeignet.
